Produktinformationen "Superior MultiTransmitter G3 Jeweller (without casing)"

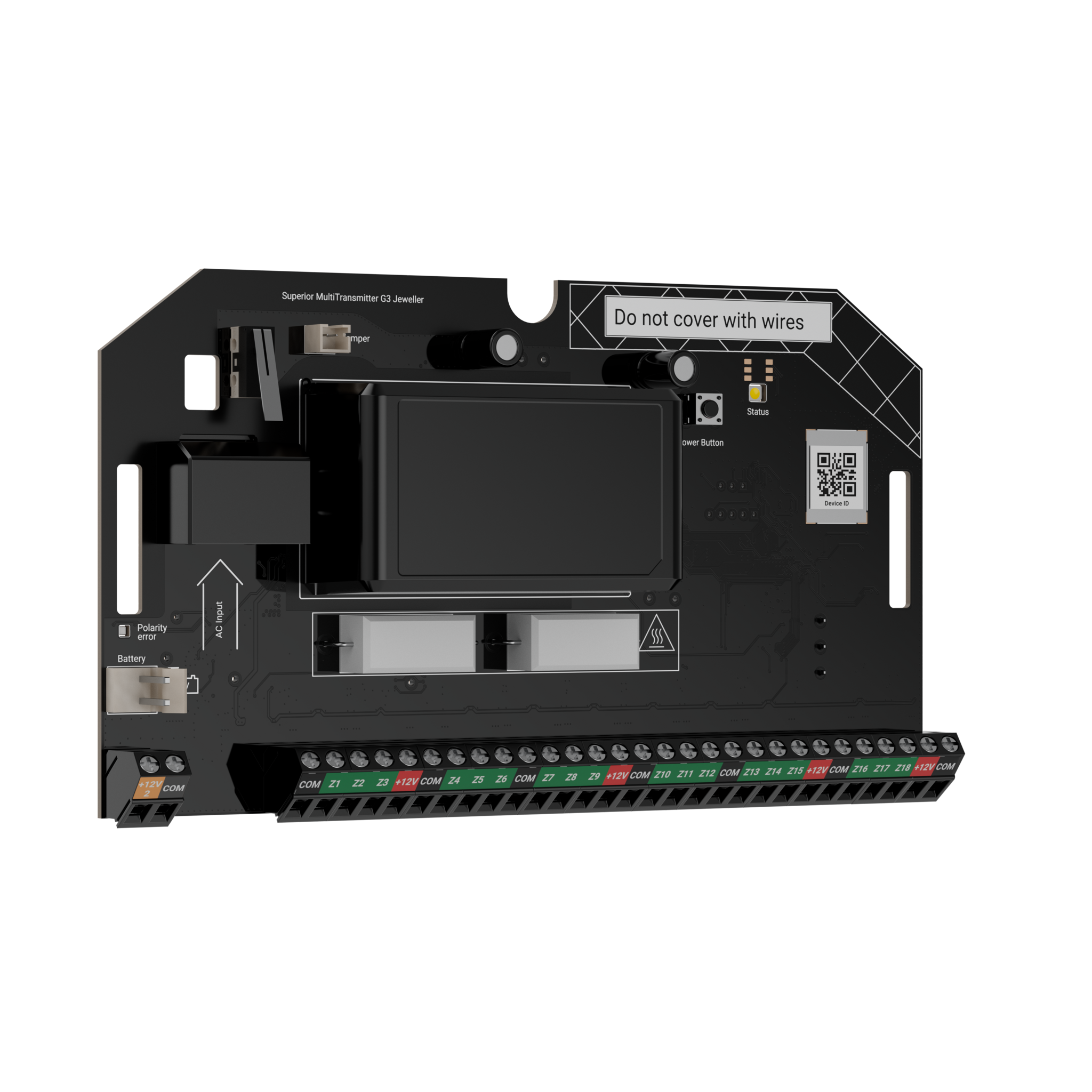

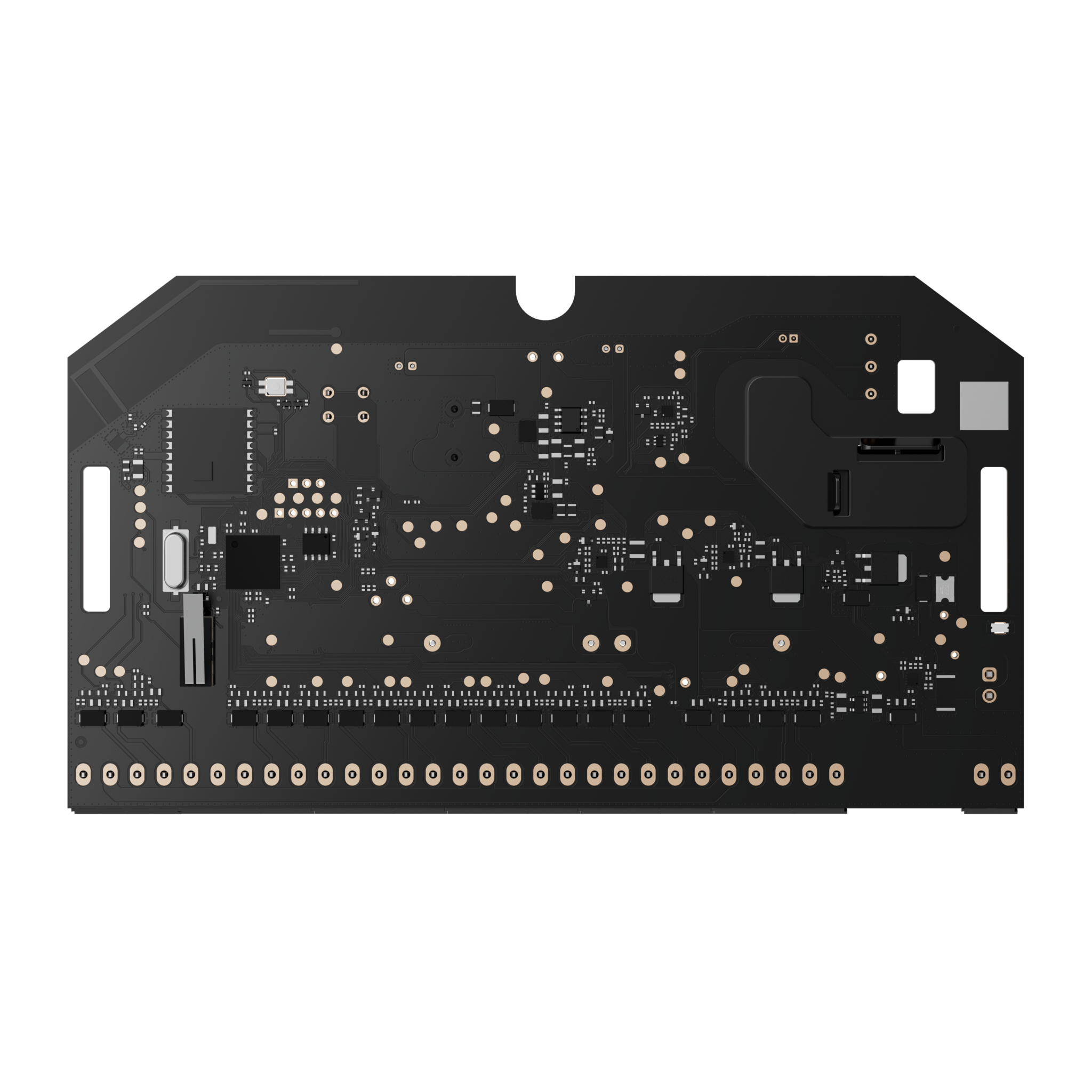

Der AJAX Superior MultiTransmitter G3 Jeweller (without casing) ist ein Integrationsmodul zur Einbindung von bis zu 18 kabelgebundenen Drittgeräten in ein AJAX Sicherheitssystem. Die Platinen-Version ist für den Einbau in ein AJAX Gehäuse vorgesehen und eignet sich ideal zur Modernisierung bestehender Alarmanlagen nach EN 50131 Grade 3. Dank verschlüsselter Jeweller- und Wings-Funktechnologie gewährleistet das Modul eine sichere und zuverlässige Kommunikation mit der Hub-Zentrale.

Leistungsmerkmale:

Integration von bis zu 18 kabelgebundenen Zonen

Unterstützung von NC, NO, EOL, 2EOL und 3EOL

Vier 12-V-Ausgänge für ext. Geräte (Gesamtstromaufnahme max. 1A)

Grade-3-konforme Funkkommunikation

Verschlüsselte Zwei-Wege-Kommunikation (Jeweller & Wings)

Notstromversorgung mit 12 V Akku möglich

Sabotage-, Kurzschluss- und Kabelbrucherkennung

Technische Daten:

Anzahl der Zonen: 18

Anschlussarten: NC, NO, EOL, 2EOL, 3EOL

EOL-Widerstände: 1 kΩ bis 30 kΩ (100 Ω Schritte)

Kabellänge: bis 400 m (0,22 mm² Kupfer)

Funkprotokoll: Superior Jeweller

Zusatzprotokoll: Wings

Frequenzbänder: 865,0–868,0 MHz / 868,0–868,6 MHz / 868,7–869,2 MHz / 869,4–869,65 MHz

Max. Sendeleistung: bis 25 mW

Modulation: GFSK

Funkreichweite: bis 3.500 m im Freifeld

Wings-Reichweite: bis 3.000 m im Freifeld

Verschlüsselung: Blockverschlüsselung mit dynamischem Schlüssel

Frequenzsprungverfahren: Ja

Erkennung Kommunikationsverlust: nach 36 Sekunden

Hauptstromversorgung: 100–240 V~, 50/60 Hz

Notstromversorgung: 12 V⎓, bis 7 Ah

DC-Ausgang: 10,5–15 V⎓

Max. Strom für angeschlossene Geräte: 1 A

Strom für Brandmelder: bis 0,4 A

Ruhestromverbrauch: 22–35,5 mA

Max. Stromverbrauch: bis 103,5 mA

Abmessungen: 178 × 99 × 38 mm

Gewicht: 220 g

Betriebstemperatur: –10 °C bis +40 °C

Luftfeuchtigkeit: bis 75 %
